Веткоизмельчитель для минитрактора ДР-14

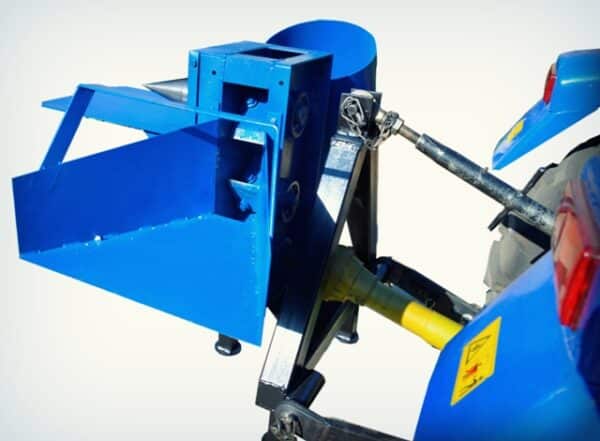

Веткоизмельчитель для минитракторов ДР-14

Данный веткоизмельчитель относится к навесному оборудованию для минитракторов. Используется для измельчения довольно крупных ветвей деревьев, в ходе перерубания на части размером 80-150 мм. Чтобы правильно понять назначение данного измельчителя, надо разъяснить что означает термин минитрактор. Минитракторы это небольшие дизельные колесные тракторы классической компоновки, внешне схожие на обычные тракторы, но меньших размеров. Минитракторы производят в КНР, имеют мощность 24-40 л.с и большая часть таких тракторов выпускаются без кабины с целью снижения стоимости.

Благодаря своим характеристикам и наличию названых функций, мототракторы в настоящее время очень популярны. Также, такие тракторы широко используются и коммунальными предприятиями. Для агрегатирования данного веткоизмельчителя с минитрактором, на нем должна быть сзади трёхточечная гидравлическая навеска и задний шлицевой ВОМ. Такой тракторный навесной веткоизмельчитель в настоящее время повсеместно используется предприятиями и частными хозяйствами.

Применение тракторного навесного веткоизмельчителя ДР-14

В различных отраслях народного хозяйства всегда много работ, связанных с обрезкой деревьев и уборкой пропавших деревьев. Все отходы в виде пропавших деревьев, обрезанных ветвей или сжигали или вывозили на свалку. В обоих случаях наносился вред окружающей среде. Появление в продаже на отечественных рынках веткоизмельчителей для минитракторов позволило с пользой дела решить вопрос уборки отходов деятельности названных предприятий.

В первую очередь, применение такого измельчителя обеспечивает утилизацию обрезанных ветвей деревьев и небольших пропавших деревьев и обеспечивает наведение порядка на территории произрастания этих деревьев. В описываемом агрегате утилизация обеспечивается путем перерубания.

Во-вторых: переработанные этим измельчителем отходы древесины применяют как топливо для отопительного оборудования.

В-третьих: избежание вывозки отходов древесины на свалку и избежание сжигания этих отходов не загрязняет окружающую среду и делает её чище.

Отметим, что в продаже встречаются два вида веткоизмельчителей для минитракторов ДР-14 и ДР-10, которые визуально схожи. Отличаются эти два агрегата только конструкцией режущих ножей: в ДР-14 стоят ножи с односторонней заточкой и применяется этот агрегат для измельчения сухих веток деревьев. В ДР-10 применяются ножи с двухсторонней заточкой и назначение такого аппарата в измельчении свежесрезанных веток и небольших деревьев.

Конструкция веткоизмельчителя для минитрактора ДР-14

Ранее мы писали, что назначение представляемого измельчителя веток заключается в переработке сухих веток деревьев, методом перерубания их на части длиной 80-140 мм. Помимо сухих веток деревьев диаметром 50-60 мм, на этом измельчителе можно перерабатывать и иное исходное сырье в виде обрезков досок и иных отходов деревообработки с похожими размерами. Так как в процессе работы на данный измельчитель приходятся достаточно высокие нагрузки, то механизму необходима мощная и надежная конструкция.

Конструкция данного измельчителя состоит из следующих узлов: рамки измельчителя, измельчающего механизма, загрузочного бункера и бункера выгрузки. Прочная рамка измельчителя сварена из металлического проката.

Рамка выполняет четыре функции: на ней устанавливаются остальные узлы, в передней части рамки имеется навесной механизм на 3 точки для навешивания измельчителя на минитрактор, в задней части рамки установлен фаркоп для буксировки прицепа для перевозки переработанного сырья и внизу рамки находятся специальные ножки для устойчивого расположения измельчителя на земле.

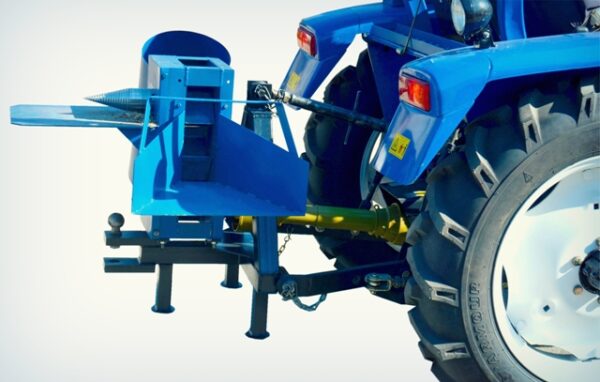

Измельчители веток для минитракторов ДР-14

В ходе работы больше всего нагрузка идёт на механизм измельчения. Поэтому для изготовления прямоугольного корпуса механизма измельчения используются прочные металлические уголки и листовой металл большой толщины. Внутри корпуса на подшипниках стоят 3 горизонтальных вала. Ведущим является нижний вал, к нему передается вращение от вала ВОМ минитрактора через карданный вал. Обороты ВОМ составляют 540 об/мин.

Цилиндрические шестерни, установленные на всех валах, образуют понижающий редуктор для снижения оборотов верхнего и среднего валов, которые являются рабочими. Эти валы вращаются навстречу друг другу и на них установлены восемь специальных режущих ножей с односторонней заточкой. Такая заточка применяется при переработке сухих ветвей.

Ножи, установленные на этих валах, выполняют двойную функцию:

1. осуществляют захват и подачу исходного сырья в измельчающий механизм
2. также перерубание этого сырья на куски определенного размера.

На входе в измельчающий механизм до корпуса присоединен загрузочный бункер, назначение которого в подаче и направлении исходного сырья на измельчение. С противоположной стороны от загрузки до корпуса прикреплен бункер выгрузки для обеспечения выгрузки и сбора переработанных кусков древесины.

Необходимо отметить, что верхний вал измельчающего механизма имеет выход наружу корпуса. На этот выход устанавливается металлический конус со специальной навивкой для раскалывания поленьев на части при заготовке дров.

Металлический конус, рабочий стол для установки поленьев и фаркоп для присоединения прицепа приобретаются отдельно. Важную роль в работе данного веткоизмельчителя выполняет минитрактор. На него навешивается этот агрегат, трактор обеспечивает перевозку измельчителя, от трактора осуществляется привод измельчителя и трактор осуществляет буксировку прицепа для переработанного сырья.

​
